固井设备

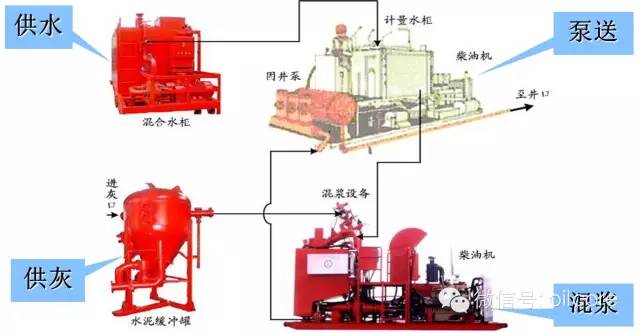

1、固井设备基本构成

2、其它设备

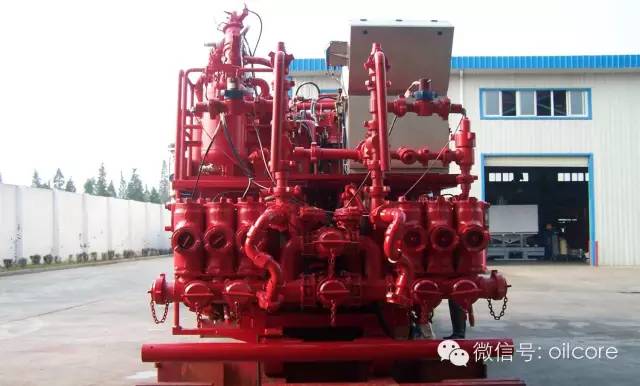

单撬泵

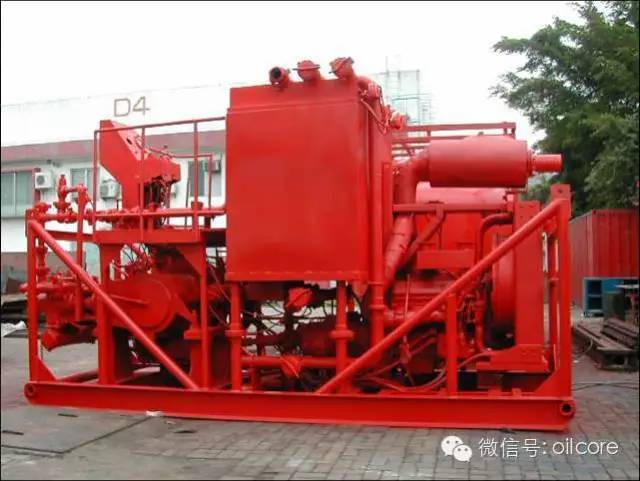

批混罐

3、固井泵工作原理

1)基本结构：

固井泵主要包括泵缸、活塞、吸水阀和排水阀等基本部件。

2)工作原理：

• 吸入过程：当活塞从（左图所示）的极右位置向左移动时，活塞右侧腔室的容积增大，其中压力降低。吸入口的液体就在大气压力和泵缸内压力的压力差作用下，沿吸入管上升，推开吸入阀进入泵缸。此时，排出阀处于关闭状态。
• 排出过程：活塞在到达终点后，活塞即开始由左向右移动，工作腔室的容积逐渐减小，进入泵缸中的液体受到活塞的挤压，使压力迅速增高推开排出阀，将液体排出。此时，吸入阀处于关闭状态。

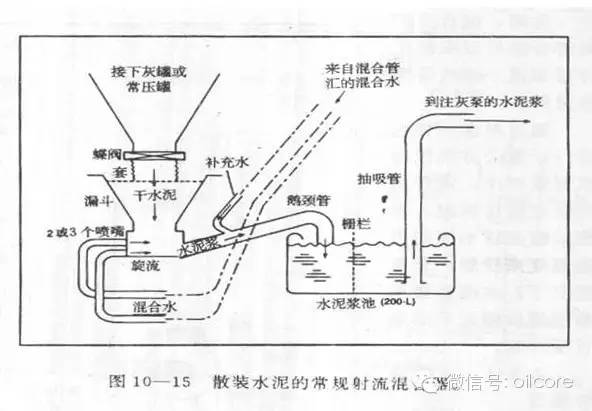

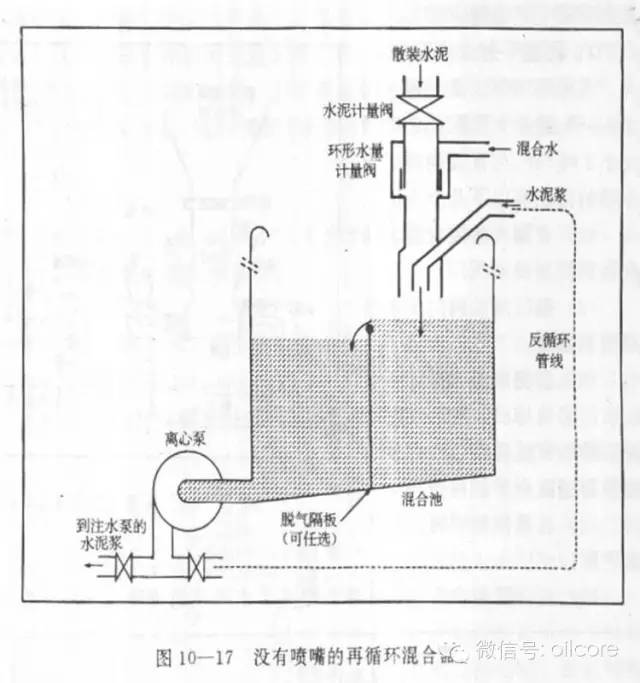

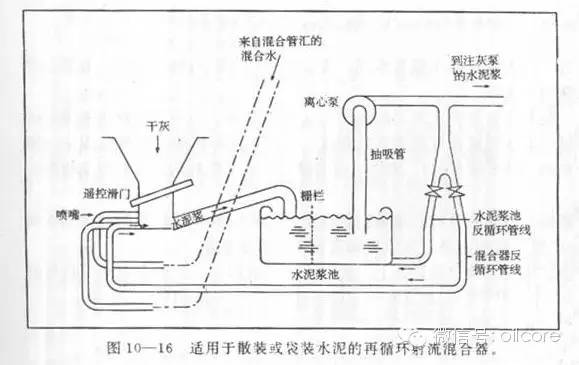

3、水泥浆混合装置

4、ADC混合系统

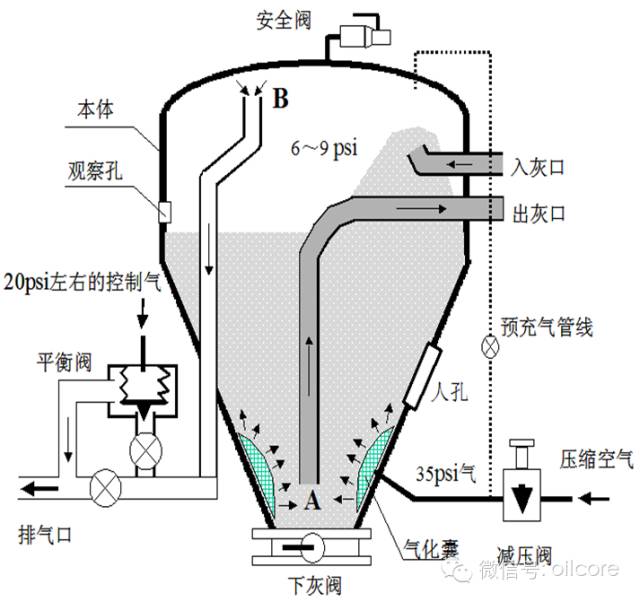

5、水泥缓冲罐

工作原理：

• 容积缓冲: “蓄水池”作用，平衡平台灰罐输灰的压力和出灰量的波动。
• 二次气化:气化气通过气化囊的纤维网孔流入罐内水泥，进行第二次气化(第一次在平台灰罐内)，把水泥变成灰气混合物。
• 气灰分离:灰下沉，气上浮至灰罐顶部，通过罐内排气管和平衡阀排出舷外。
• 恒压出灰:平衡阀自动调节排气阀的开口大小，使得缓冲罐顶部的压力恒定在6～9PSI。A处的压力＝顶部B处气压(6~9PSI)＋干灰水泥的压力(高度乘密度)。
