泥浆泵参数简介

1、简介

     泥浆泵是一种往复式柱塞泵，它通过曲柄连杆机构，把马达的旋转运动转换为十字头及活塞的往复直线运动，把低压的泥浆压缩成高压泥浆。在钻井过程中以高压向井底输送高粘度、大比重和含砂量较高的钻井液，用以冷却钻头、冲刷井底、破碎岩石，从井底返回时携带出岩屑，是石油钻井作业最重要的工艺设备之一。

2、工作原理

• 泥浆泵的工作过程分为吸入过程和排出过程两步。

• 习惯上我们把泥浆泵分为液力端和动力端两部分。动力端用来传递动力和转换运动方式及速度。为液力端提供合适的动力；液力端用来将机械能转变为液体内能，以输送泥浆。

3、结构组成

1）动力端

• 底座

• 机架

• 小齿轮轴总成

• 大齿轮轴总成

• 曲轴总成

• 十字头总成

• 直流马达




2）液力端

• 液缸

• 吸入阀、排出阀

• 缸套、活塞、活塞杆(柱塞、盘根及缸套)

• 吸入管、吸入空气包（减轻水击现象）

• 排出管、排出滤网总成

• 排出空气包l安全阀

• 缸盖、阀盖

• 喷淋泵总成

3）辅助部件

  润滑机构

• 链条的润滑

• 齿轮和轴承的润滑

• 缸套冷却润滑

   氮气包

    其作用可以有效地减少排出系统的压力波动，从而获得更加均匀的液流。

  安全阀

     当泥浆压力超过泵的设定压力时，能够迅速剪断安全柱销，旁通管线

打开，泥浆泵泻压，从而起到保护泵体的作用。

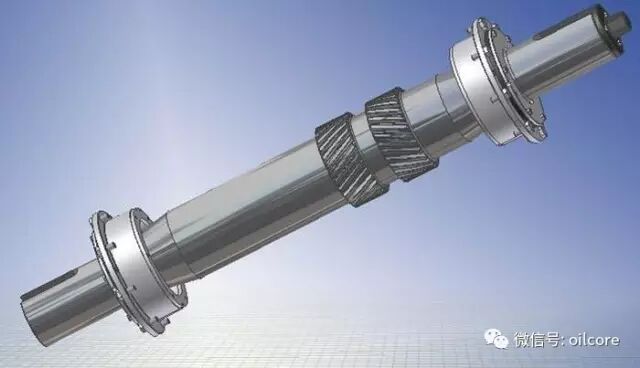

△小齿轮轴总成

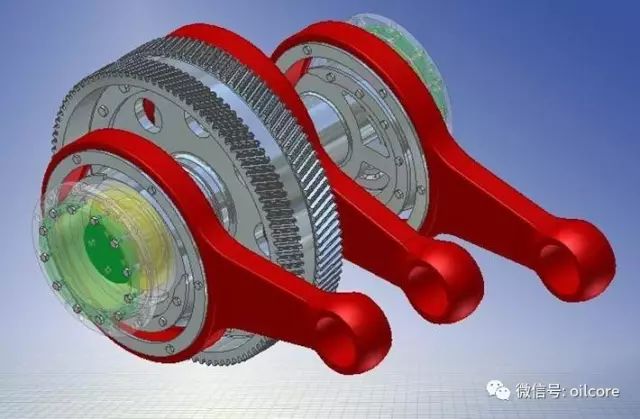

△曲轴总成

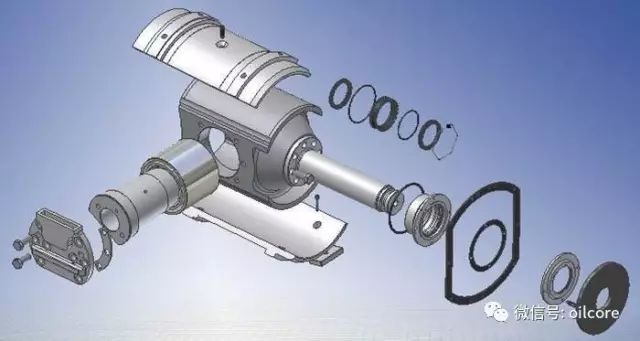

△十字头总成

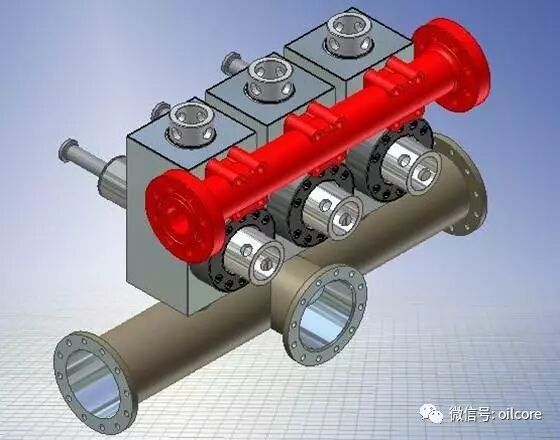

△液力端总成

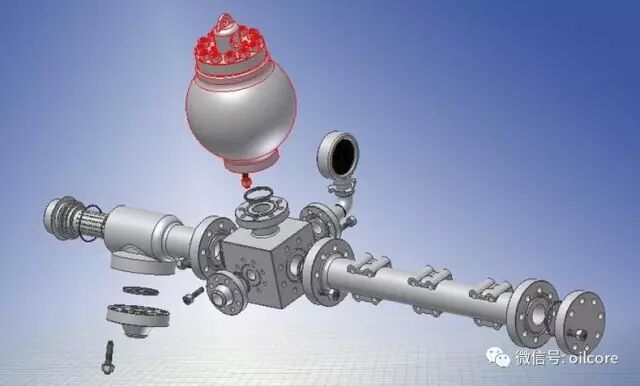

△排出管路总成

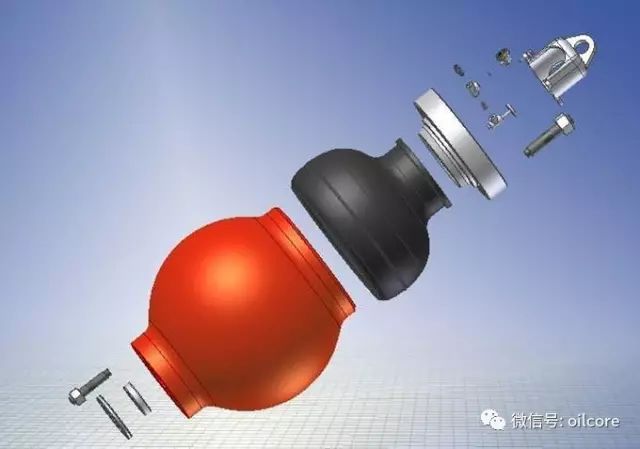

△排出空气包总成

4、基本性能参数

1）泵的理论排量：

     泵在单位时间内排出的介质体积称为泵的理论平均排量，简称为泵的理论排量，以Q表示。

2）泵的工作压力

    通常是指泵排出口处单位面积上所受到的液体作用力，简称为泵压，以p表示。

3）泵的额定功率和效率

    单位时间内动力机传递给泵主动轴的能量，称为泵的输入功率；泵工作与额定冲次时的输入功率称为泵的额定功率，以N表示；

   单位时间内液体经泵作用后增加的能量称有效功率，也称水功率，以Nr表示，泵的效率是有效功率与输入功率的比值。

4）冲次

     也称泵冲，指单位时间内活塞的往复次数，以n表示。

5）冲程长度

    指活塞往复运动的距离，以S表示。
